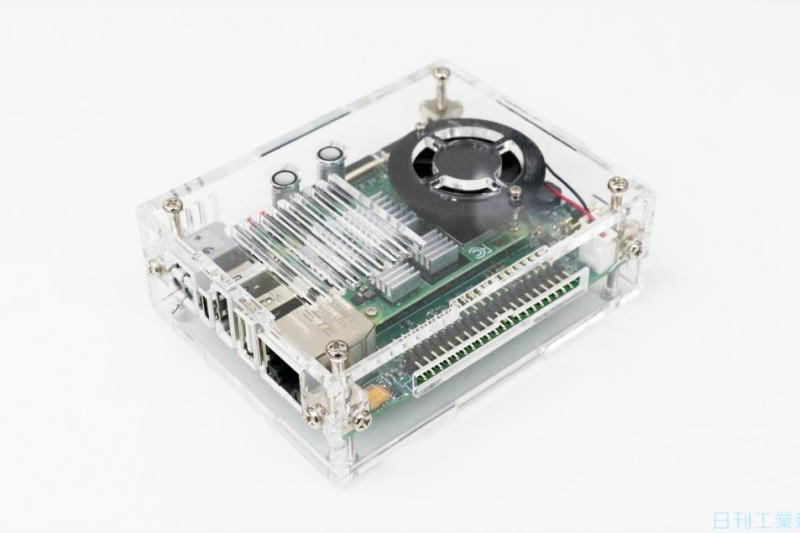

Raspberry Pi Compute Module 4搭載 産業用 シングルボードコンピュータ
STRONG Pi



2021/6/10 日刊工業新聞に記事が掲載されました。
産業用ラズベリーパイ raspberry pi 雷サージ 静電気 工業用 ラズパイ サイネージ 監視 カメラ 観測 計測 測定 プラント 防災

特徴

本気で業務に使えるラズパイを作りました。
電源電圧変動や停電への対策はもちろん、耐静電気、耐電磁波、耐導電性、磁界暴露、電磁放射など、各種工業用試験をクリア。
コネクタは全て標準サイズで統一し変換ケーブルは不要。電源スイッチ、シャットダウンスイッチ、RTC、冷却ファン、GPIOを全てユーザに開放した40ピンコネクタを装備。
最新鋭のRaspberry
Pi Compute Module 4を搭載。Raspberry Piでプロトタイピングしたソフトとハードをそのまま産業用のシステムに移行できます。

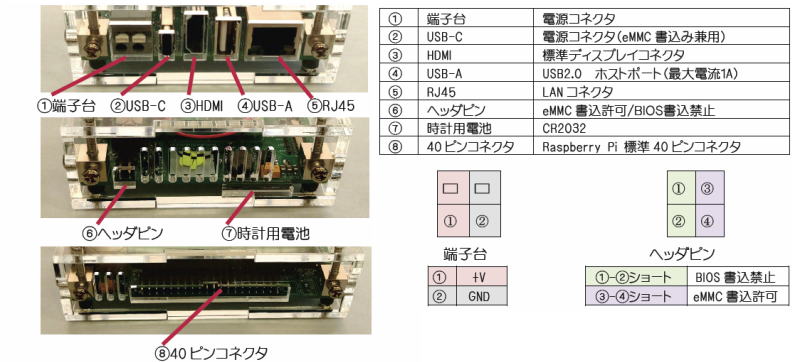

インターフェース


仕様
型式名 Strong Pi (ストロング パイ)
SBC Raspberry Pi Compute Module 4
プロセッサ BCM2711 1.5GHz 64bitクアッドコア
RAM 1GB, 2GB, 4GB or 8GB LPDDR4(Select)
ストレージ 8GB, 16GB, 32GB eMMC(Select)
インターフェース 電源コネクタ(端子台)
電源コネクタ(USB-CeMMC書込兼用)
USB Type-A(電源供給最大1A
RJ45 10/100/1000M EthernetPoE拡張対応)
HDMI(標準サイズ)
無線 LAN IEEE802.11b/g/n/ac, Bluetooth 5.0, BLE(Option)
Raspberry Pi 40ピンコネクタ
4-lane MIPI CSIカメラ(基板上、22ピン)
スイッチ/LED POWERスイッチ/POWER LED()
SHUTDOWNスイッチ/ACCESS LED()
eMMCアクセス許可 ヘッダピン
BIOS書込禁止 ヘッダピン
電源入力 7V24VDC±5%(端子台)
5VDC ±5%USB-C
消費電力 2W(typical) 15W(max)
電源喪失検出 電源喪失を検出
内蔵バッテリ 電源喪失時シャットダウン用電力保持(20)
内蔵時計 リアルタイム時計、バッテリバックアップ(CR2032)
冷却機構 放熱フィン、クーリングファン
使用温度範囲 TBD -2080
保管温度範囲 TBD -2080
湿度範囲 0~92% 結露の無い事
保護等級 IP20
外装素材 アクリル
外形寸法 H35mm  × W80 ×D103 mm
重量 TBD 90g
ESD 4kV/8kV IEC-61000-6-2
EMI IEC61000-6-2 CISPR22 Class B
EMS IEC61000-6-2


本Webサイトに記載の商品名、サービス名等は、それぞれ各組織が権利を所有する登録商標であることがあります。本パンフレットに記載の情報は予告なく変更することがあります。本製品は、製品マニュアル及び弊社webサイトの他、関連する部材のデータシートや関連web情報及び書籍等を熟読し、十分に内容とリスクを理解した上でご利用ください。本製品を使用した結果、事故、火災、損害等が発生した場合、弊社はいかなる責任も負いかねます。万が一の故障や誤動作等の発生に備え、保護措置や多重化などをおこない、十分な保全措置及び評価を実施した上でご使用下さい。本製品は一般用電子機器用に製造された半導体部品を使用しています。
